3.2 Simulatordelen i EXS-Nod

Kallas kort för EXS-SIM. Baserad på Tekniker-Terminalen, en testutrustning. Simulatorn kan simulera extern utrustning mot C3-systemet, och C3-systemet mot extern utrustning. Huvudsaklig användning är att testa gränssnittet mellan C3-systemet och extern utrustning på meddelandenivå. Det finns möjlighet att titta på och modifiera ankomna och avsända meddelanden till/från C3-systemet och utrustningen i hexadecimal form för att simulera fel på bitnivå.
Kan köras i Local- eller Remote-mode. När EXS-SIM befinner sig i Local-mode är den ej ansluten till ESS och man kan editera och lagra meddelanden samt sända cykliskt och manuellt. När den befinner sig i Remote-mode fås innehållet i meddelandena från ENS-SIM. Dessa meddelanden kan fortfarande editeras, men beteendet i detta fall är ospecificerat.
Lokal uppdatering av meddelanden mellan sändningar av data från ENS kan förekomma. Hur denna går till är upp till EXS-programmeraren.

3.2.1 Funktion

Användargränssnitt:

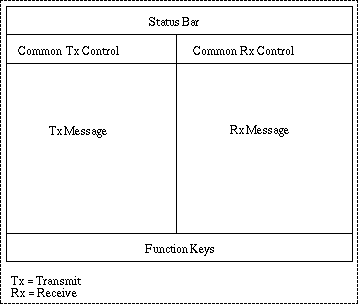

Inmatad information (I vänstra fönsterhalvan) läggs direkt in på rätt plats i meddelandet som skall sändas till SIU (eller till utrustningen vid testning av denna). Meddelandena sparas i en lista. Meddelanden från SIU (eller utrustningen) lagras i en annan lista och kan visas i högra fönsterhalvan. När EXS-SIM är i Remote mode så läser den värden i en array av listor i EXS-NET istället för på skärmen (eller både och). Dessa värden behöver i de flesta fall konverteras eller att flera värden från ENS används för att beräkna ett värde till ett fält i ett meddelande till SIU.

3.2.2 Datahantering

I simulatorkärnan ligger meddelandena i en länkad lista efter sändningsordning.
Data kan loggas på en fil. Flera uppsättningar av meddelanden kan sparas och användas senare.
